Rabu, 06 Oktober 2021

CARA MELAKUKAN ANALISIS WEIGHTED OVERLAY


Metode weighted overlay merupakan analisis spasial dengan menggunakan teknik overlay beberapa peta yang berkaitan dengan faktor-faktor yang berpengaruh terhadap penilaian kerentanan. Salah satu fungsi dari weighted overlay ini adalah untuk menyelesaikan masalah multikriteria seperti pemilihan lokasi optimal atau pemodelan kesesuaian.

Pada kasus ini kita akan memetakan lokasi untuk pembangunan fasilitas kesehatan, peta yang digunakan  lokasi fasilitas kesehatan, jalan, landuse,lereng.

-  lokasi_kesehatan_utm (vektor) --> titik

-  Jalan_utm (vektor) --> garis

- land_cover (vektor) --> polygon

- slope.tif (raster)

Pada masing-masing variabel (lokasi fasilitas kesehatan, jalan, landuse,lereng) diberikan pembobotan berdasarkan variabel mana yang dinilai lebih menentukan pembangunan lokasi fasilitas kesehatan. Pada masing-masing peta juga dilakukan pemberian skala prioritas, dengan weighted overlay akan diperoleh peta prioritas pembangunan fasilitas kesehatan berdasarkan pembobotan yang sudah diberikan.

1. Konversi vektor ke raster

   konversi polygon  ke raster

 --> dissolve (sebelum ubah ke raster) untuk gabungkan  bidang sejenis

       Geoprocessing --> dissolve -->input feature (isikan file yang akan di dissolve)

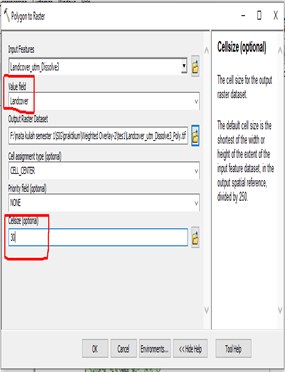

--> arctoolbox --> convertion tool --> to raster --> poligon to raster -->  value field (sesuaikan dengan    jenis yang diubah) --> cell size (sesuaikan dengan ukuran yang diinginkan/sesuaikan dengan ukuran data raster yang sudah ada)



konversi titik ke raster

Contoh: lokasi tempat kesehatan



Arctool box --> spatial analyst tools --> distance --> euclidean distance --> output cell size (sesuaikan dengan ukuran yang diinginkan/sesuaikan dengan ukuran data raster yang sudah ada)




Lakukan reclass

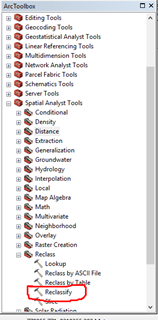

Arctool box --> spatial analyst tools -->  reclass -->  reclassify -->  sesuaikan >






- konversi garis ke raster

Contoh : jalan

Arctool box --> spatial analyst tools --> distance --> euclidean distance --> output cell size (sesuaikan dengan ukuran yang diinginkan/sesuaikan dengan ukuran data raster yang sudah ada)




Lakukan reclass

Arctool box --> spatial analyst tools -->  reclass -->  reclassify -->  sesuaikan --> ok




Weighted overlay

      Arctool box --> spatial analyst tools -->  overlay --> weigted overlay --> + --> pilif file-file yang akan dioverlay --> isikan % influence ke masing-masing item sesuai dengan bobot yang telah dirancang--> scale value, isikan sesuai dengan urutan prioritas yang telah dirancang










Dari diagram tersebut dapat dilihat bahwa luas untuk prioritas pertama seluas 3260 Ha, untuk prioritas kedua seluas 27523 Ha, prioritas ketiga seluas 292989 ha, prioritas keempat seluas 668584 ha, prioritas kelima seluas 119821 ha dan prioritas keenam seluas 3101 ha.

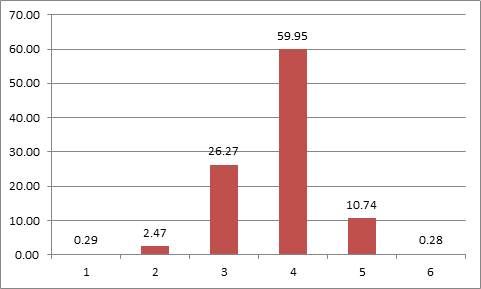

Pada diagram dibawah ini memperlihatkan persentase luasan prioritas pembangunan fasilitas kesehatan. Persentase yang paling tinggi yaitu pada prioritas ke empat yaitu 59,95 % sedangkan untuk prioritas pertama cuma 0,29 %.
